Segundo día en el proceso de construcción del icade, ya tengo el "mueble" casi acabado, sólo me falta la puerta trasera y la tapa superior antes de empezar a cantearla.
El otro día corté únicamente los laterales, lo hago así por que aunque hagas mil planos con cientos de medidas, luego a la hora de cortar no siempre queda exactamente como uno quiere, las medidas te pueden bailar unos milímetros, lo suficiente para que otra madera no encaje o se descuadre todo, así que una vez cortado el lateral lo vuelvo a medir y corto el resto en consecuencia, os enseño los resultados tras el salto.
El resto de cortes necesarios son rectos así que la dificultad es más baja, para cortes rectos si sois poco diestros con la sierra de calar (como yo) recomiendo cortarlo con sierra de mano, tardas más, te cansas más, pero el corte es más preciso (repito sólo si eres un manazas como yo)
Yo he tenido suerte y estos cortes rectos me los ahorré, cuando fui a por el tablón de madera me hicieron los cortes gratis, así que un problema menos.
Ahora toca comenzar a unir las partes, para una recreativa tan pequeña y de poco peso como esta es suficiente con escuadras, si alguien da el paso para montar una grande ya os advierto que usar sólo escuadras es insuficiente.
El otro día corté únicamente los laterales, lo hago así por que aunque hagas mil planos con cientos de medidas, luego a la hora de cortar no siempre queda exactamente como uno quiere, las medidas te pueden bailar unos milímetros, lo suficiente para que otra madera no encaje o se descuadre todo, así que una vez cortado el lateral lo vuelvo a medir y corto el resto en consecuencia, os enseño los resultados tras el salto.
El resto de cortes necesarios son rectos así que la dificultad es más baja, para cortes rectos si sois poco diestros con la sierra de calar (como yo) recomiendo cortarlo con sierra de mano, tardas más, te cansas más, pero el corte es más preciso (repito sólo si eres un manazas como yo)
Yo he tenido suerte y estos cortes rectos me los ahorré, cuando fui a por el tablón de madera me hicieron los cortes gratis, así que un problema menos.
Ahora toca comenzar a unir las partes, para una recreativa tan pequeña y de poco peso como esta es suficiente con escuadras, si alguien da el paso para montar una grande ya os advierto que usar sólo escuadras es insuficiente.
A diferencia de mi primer icade, he puesto la madera donde apoyaremos el ipad inclinada.
Vamos a la parte complicada el panel de control:
Si os fijáis en la foto (no se ve muy bien por que usé rotulador negro, pero es que no tenía de otro color xD) hice una linea recta justo a la mitad de la madera que me sirve de guía, he dejado una distancia de 6cm. entre el borde y la palanca, y otros 6cm. entre la palanca y el primer botón, entre los botones 1cm. de espacio es suficiente, no me gustan los botones en linea recta, así que los he puesto haciendo una pequeña curva , que además y lo digo por experiencia, es más cómodo para apoyar los dedos al jugar.
Si os fijáis en la foto anterior, hice una marca en la madera donde debía agujerear, como se ve en la foto calculé mal el primer botón y tuve que rectificar, es lo bueno de planificar bien las cosas antes de cortar como un loco.
Para hacer agujeros en la madera tenemos que usar una pala o una corona para taladro, el diámetro de un botón de recreativa es de 28cm., sin embargo recomiendo usar una pala de 30cm. para poder jugar con esos 2mm. de más para centrar los botones si fuera necesario, el embellecedor del botón se encarga de ocultar después esa diferencia.
Aquí tenéis el resultado:
Para este icade he montado el panel de control de forma que se pueda acceder al interior para futuras manipulaciones si fuera necesario, así que en cualquier momento puedes tirar del cpo hacía ti para abrirlo.

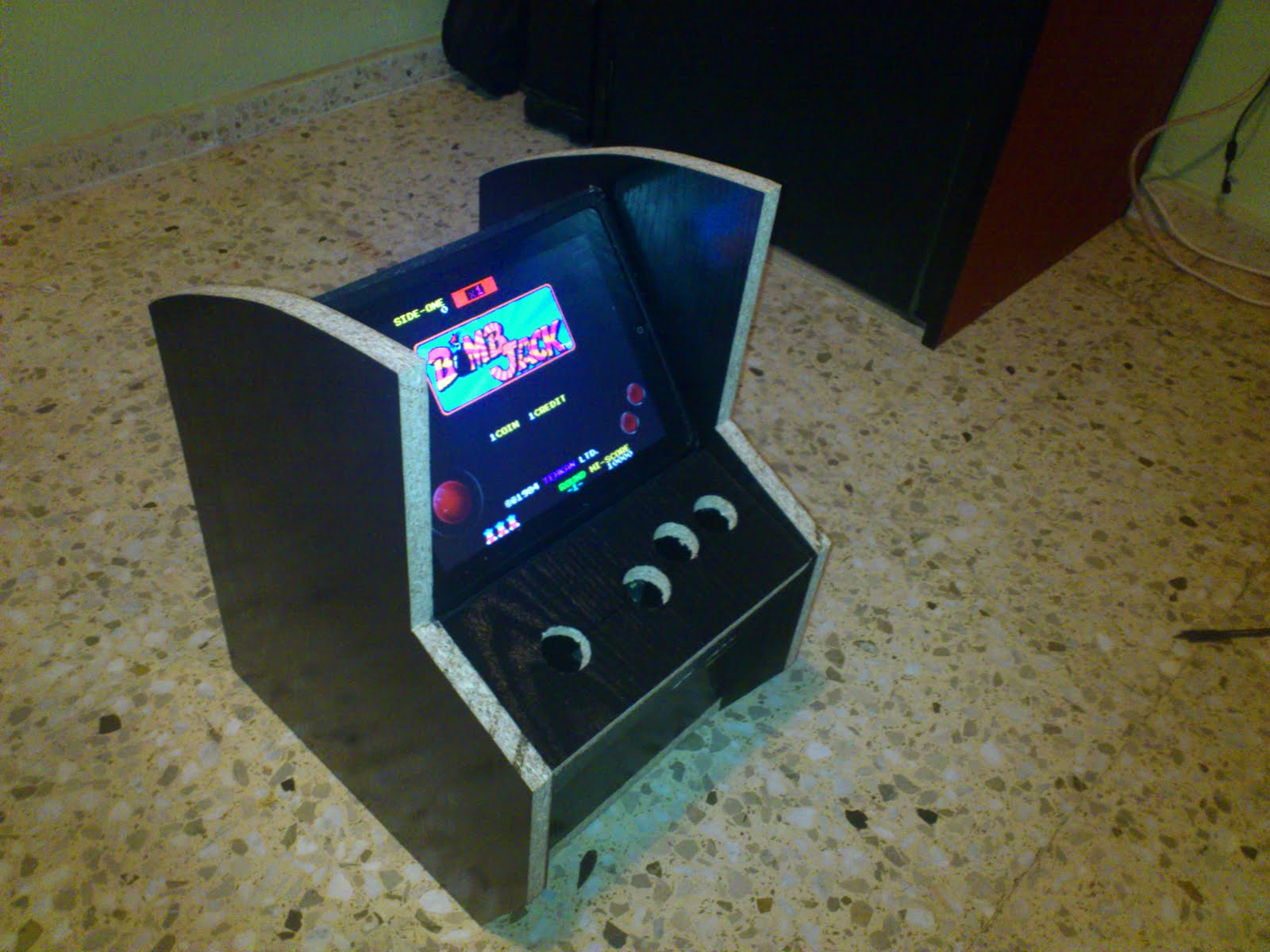

Eso es todo por hoy, ya falta poco para que esté acabado: cantos, metacrilato, vinillo y soldadura, una foto del aspecto actual simulando que jugamos a Bomb Jack:
NOTA: Recuerda cuando acabes limpiarlo todo ;)
ACTUALIZADO
Guardando un par de herramientas me he dado cuenta que tenía unos pocos centímetros de canto de color negro, así que he aprovechado y me ha llegado para más de media máquina:
